vb3300三通流量调节阀产品说明

技术领域本实用新型涉及阀，特别涉及一种三通流量调节阀。三通调节阀,包括阀体和阀盖,阀体具有三个出入口,阀体内固定设有上下阀座,其特征在于:阀芯由独立的上阀芯和下阀芯组成,上阀芯对应上阀座设置,下阀芯对应下阀座设置,上下阀芯均为薄壁圆筒型结构,薄壁圆筒一端开口一端封闭,薄壁圆筒的筒壁开设若干坡形割口,上下阀芯的薄壁圆筒外圆面与上下阀座的圆柱内孔之间形成导向,上下阀芯反向安装,当上阀芯与上阀座间的流通面积增加时,下阀芯与下阀座间的流通面积减少,当上阀芯与上阀座间的流通面积减少时,下阀芯与下阀座间的流通面积增加。本实用新型可较易调节节流面大小面积,控制由任意流路合流或分流构成的均分流量的调节或截止功能,同时方便安装,减少故障点。

目前，采暖设施上使用的控制阀一般为截止筏，要么关闭，要么打开，不能控制流量，尤其不能在串联的住户水暖管道中控制流量，不论该住户中用不用采暖，阀门都需打开，一旦该住户关闭阀门，就影响该系统中其它用户的正常采暖，在单独计量的采暖系统中，问题更为突出。这样既浪费能源，又给住户造成经济损失。控制装置后，能调节蒸汽或冷、热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。

性能特点
1、低交流电压的同步可逆转电机，具有磁滞离合保护功能；
2、采用小型行程开关限位；
3、阻燃abs工程塑料外罩；
4、阀动位置指示器；
5、适合20mm以下的直行程调节阀；
6、无噪声，输出扭力大；
7、现场安装方便。

发明内容
为了解决上述现有技术中存在的问题，本实用新型提供一种三通流量调节阀，它可以有效地自动调节管网内的流量与流向。
本实用新型所述的三通调节阀包括阀体和阀芯，所述阀芯包括重合安装于阀体内的固定件和活动件，所述固定件上部为半圆筒状，底部为圆盘状结构，其上设有放射状扇形通孔，所述活动件由销轴安设于固定件上面，其上部为半圆筒状，该半圆筒状内壁上设有一倾斜的受力面，外壁上安设有安装弹簧的弹簧座，底部为放射状扇形叶片。
其中，所述固定件底部圆盘上设置有1-6个放射状扇形通孔；所述活动件圆筒状内壁上设有水平方向倾斜5°-85°的受力面，其底部为个可使固定件圆盘上的扇形通孔覆盖式开关的放射状扇形叶片；所述固定件的半圆筒侧壁上设置有限位凸台和弹簧座限位孔，所述弹簧座自该限位孔伸出；所述阀体上设有安设固定件的内台肩；所述固定件底部圆盘上的通孔还可为三角形、圆形、半圆形、四边形、多边形或长条形；所述活动件叶片还可为三角形、圆形、半圆形、四边形、多边形或长条形，与固定件的孔相应配合；所述阀盖内壁上安设有限位顶杆。

零部件材料

外形结构图

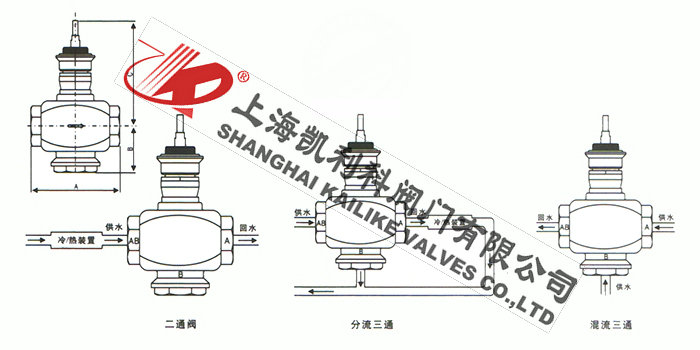

vb3300三通流量调节阀主要外形尺寸

 零部件材料

外形结构图

主要外形尺寸

摘要本实用新型公开了一种三通流量调节阀，包括阀体和阀芯，所述阀芯包括重合安装于阀体内的固定件和活动件，所述固定件上部为半圆筒状，底部为圆盘状结构，其上设有放射状扇形通孔，所述活动件安设于固定件上面，其上部为半圆筒状，该半圆筒状内壁上设有一倾斜的受力面，外壁上安设有安装弹簧的弹簧座，底部为放射状扇形叶片。本实用新型具有自动调节管网流量分配及流向功能，可实现用户据需自主采暖需要。结构简单、制造、安装、维修方便，广泛应用于水暖、管网中。

安装须知

1、安装前必须仔细阅读说明书，切断有关电源并必须由专业技术人员进行安装。

2、水流方向必须同阀体上的箭头方向相同。

3、阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。

4、阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应至少有30mm空间用于拆装。

5、与周围管道、设备、建筑物必须保持足够的维修操作空间，必须安装在维修人员通过检修孔能触及到的地方。

6、阀体安装完毕并与管路通过试压后才可安装驱动器。

7、若驱动器已经装到阀体上，那么在安装调试过程中不能对驱动器施力，否则会损坏驱动器。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的平衡阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统亚博竞彩网站的解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
