自由浮球式疏水阀
更新时间:2019-07-25
产品型号:cs41h
描述:cs41h自由浮球式疏水阀是用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。当使用和利用蒸汽的设备只需要蒸汽,在这种设备内肯定会产生凝结水,凝结水则成为有害的流体,同时还混入了空气和其他不可凝气体,成为引起设备产生故障和降低性能的原因

cs41h自由浮球式疏水阀的详细资料:

cs41h自由浮球式疏水阀简介

 『cs41h自由浮球式疏水阀』专业生产厂家,由本厂自主研发生产的【疏水阀】质量可靠、价格合理、亚博竞彩网站的售后服务完善。『cs41h自由浮球式疏水阀』适用于各种轻重工业及楼宇管道。上海申弘阀门品质,共享!

【疏水阀】广泛应用于:

    化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。自由浮球式疏水阀的结构简单,内部只有一个活动部件精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长,yq疏水阀内部带有y系列自动排空气装置,非常灵敏,能自动排空气,工作质量高。 设备刚启动工作时,管道内的空气经过y系列自动排空气装置排出,低温凝结水进入疏水阀内,凝结水的液位上升,浮球上升,阀门开启,凝结水迅速排出,蒸汽很快进入设备,设备迅速升温,y系列自动排空气装置的感温液体膨胀,自动排空气装置关闭。疏水阀开始正常工作,浮球随凝结水液位升降,阻汽排水。的阀座总处于液位以下,形成水封,无蒸汽泄漏,节能效果好。zui小工作压力0.01mpa,从0.01mpa至zui高使用压力范围之内不受温度和工作压力波动的影响,连续排水。能排饱和温度凝结水,zui小过冷度为0℃,加热设备里不存水,能使加热设备达到*换热效率。背压率大于85%,是生产工艺加热设备的疏水阀之一。

【疏水阀】是用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。当使用和利用蒸汽的设备只需要蒸汽,在这种设备内肯定会产生凝结水,凝结水则成为有害的流体,同时还混入了空气和其他不可凝气体,成为引起设备产生故障和降低性能的原因。在这种情况下,【疏水阀】重要的功能有以下三个方面:

(1)能迅速排除产生的凝结水。

(2)防止蒸汽泄漏。

(3)排除空气及其他不可凝气体。

   疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。工作原理:本产品根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽作用。其结构特点:1、能连续排水、性能稳定、排水量大、漏水量小。2、能排连续饱和水,至使设备凝结水带滞存量较少、升温快、加热温度稳定。3、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。

主要零部件材料:

主要零件

材料

阀体

碳钢

阀盖

碳钢

阀座

不锈钢

过滤器

不锈钢

主要连接尺寸:

尺寸

型号

cs11h-16c

口径dn

15

20

25

32

40

50

l

150

150

150

270

280

290

h

195

195

195

250

290

300

h1

103

103

103

108

108

108

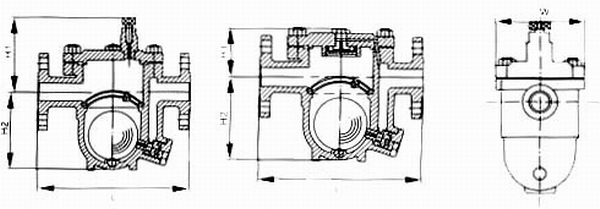

cs41h自由浮球式蒸汽疏水阀结构图:

主要连接尺寸:

产品型号

口径

尺寸

dn

l

h

d

d1

d2

b

f

z-φd

cs41h-16/25/40c-b

15

195

195

95

65

45

14

2

4-φ14

20

195

200

105

75

55

14

2

4-φ14

25

215

225

115

85

65

14

2

4-φ14

cs41h-16/25/40c-d

25

270

245

115

85

65

14

2

4-φ14

32

270

250

135

100

78

16

2

4-φ18

40

280

290

145

110

85

16

3

4-φ18

50

290

300

160

125

100

16

3

4-φ18

cs41h-16/25c-f

50

410

380

160

125

100

16

3

4-φ18

65

410

380

180

145

120

18

3

4-φ18

80

430

420

195

160

135

20

3

8-φ18

100

430

440

215

180

155

20

3

8-φ18

125

480

510

245

210

185

22

3

8-φ18

150

480

510

280

240

210

24

3

8-φ23

cs41h排量表:

型号

通径 (mm)

zui高工作压力

不同压差 (△p)下的排水量(kg/h)

0.5

0.2

0.4

0.6

0.8

1.0

1.2

1.6

2.0

2.5

3.0

3.5

4.0

  cs11h-16
  cs11h-16c
  cs41h-16

15
20
25

0.4

310

500

620





















0.8

260

390

500

550

580

















1.2

300

340

370

400

430

460

490













1.6

260

290

320

350

380

410

440

470











  cs11h-16
  cs41h-16
  cs11h-16c
  cs41h-16c
  cs41h-25
  cs41h-40

15
20
25

0.4

490

750

980





















0.8

430

650

760

820

890

















1.2

400

510

570

620

700

760

820













1.6



390

450

510

570

620

700

760











2.5







280

340

380

440

500

560

620







4.0













290

330

380

430

480

520

560

  cs41h-16
  cs41h-16c
  cs41h-25
  cs41h-40

25
32
40
50

0.4

1850

2500

2980





















0.8

1250

1900

2100

2450

2750

















1.2

900

1450

1650

1900

2100

2250

2400













1.6



1200

1560

1450

1450

1650

1750

2100











2.5







700

850

950

1050

1200

1350

1650







4.0











700

750

800

860

920

980

1050

1150

  cs41h-16
  cs41h-16c
  cs41h-25
  cs41h-40

40

50

0.4

2800

4250

5800





















0.8

1800

2980

3650

4250

4750

















1.2



2500

3000

3450

3900

4100

4500













1.6



2150

2650

3000

3300

3600

3950

4100











2.5









2100

2650

3000

3300

3650

3900







4.0











1000

1350

1650

1950

2250

2500

2750

3000

  cs41h-16
  cs41h-16c
  cs41h-25
  cs41h-40

50
65
80
100

150

0.4

5000

8500

11500





















0.8

4200

6200

7800

8900

9500

















1.2

2200

3600

4700

5500

6200

6800

7600













1.6



3600

4400

5000

5400

5900

6100

6800











2.5







3200

3600

3900

4200

4700

5100

5400







4.0











2850

3000

3250

3700

3950

4050

4400

5000

cs41h自由浮球式疏水阀安装及使用说明 :
1、浮球式疏水阀在安装前必须清冼管路,除去杂物。
2、 疏水阀应水平安装,疏水前的管道要朝疏水阀方向下坡一点,以免产生汽锁现象 , 其阀体上指示的流向必须与管路内凝结水的流向*。
3、本阀在安装时,应尽可能接近供热设备,管路直径不能小于本阀的公称通径。
4、本阀应安装在蒸汽管路的末端,zui低点。
5、整个装置中,各设备各安装疏水阀,分别排出凝结水,以免产生汽阻现象,影响加热效果。
6、若长期停止送汽时,疏水阀体内的积水应由阀体下端螺塞孔排出。
7、在每个疏水阀前后要安装门,宜采用闸阀,以便于维修疏水阀时使用。

订货须知:

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的疏水阀型号,请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统亚博竞彩网站的解决方案”,也十分愿意帮助用户解决生产中所遇到的难题。
