之前我们介绍，zzy型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
    本系列产品有单座（zzyp）、套筒（zzym）、双（zzyn）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(b型)和泄压用阀前压力调节（k型）。产品公称压力等级有

1自力式压力调节阀分类及工作原理

1.1自力式压力调节阀的分类

1）按阀后、阀前控制分为两类：自力式阀后（减压）控制阀；自力式阀前（泄压）控制阀。

2）按是否带指挥器分为两大类：直接作用型自力式调节阀；指挥器操作型自力式调节阀。
阀在蒸汽或高粘度液体介质中使用时，通常自力式压力调节阀为倒立安装在水平管上，冷凝器（蒸汽用自力式）应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约3个月灌水一次。

zzy型自力式压力减压稳压阀技术参数在安装自力式调节阀时，应注意以下几点：

（1）阀在气体或低粘度液体介质中使用时，通常自力式压力调节阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。

（2）阀在蒸汽或高粘度液体介质中使用时，通常自力式压力调节阀为倒立安装在水平管上，冷凝器（蒸汽用自力式）应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约3个月灌水一次。

（3）取压点应取在调压阀适当位置，阀前调压应大于2倍管道直径，阀后调压应大于6倍管道直径。

（4）为便于现场维修及操作，调压阀四周应留有适当空间。

（5）当介质为洁净气体或液体时，阀前过滤器可不安装。

（6）调压阀通径过大（dn≥100时），应有固定支架。

（7）当确认介质很洁净时，件3可不安装。

（8）位置实在不允许时，傍通阀（手动）可以省略（我们不推荐）．

（9）阀组后根据需要用户可选配止回阀、安全阀等

（10）自力式调节阀根据计算通径可以小于管道直径，而截止阀、切断球阀、傍通阀、过滤器则不能小于管道直径。

1.2zzy型自力式压力减压稳压阀技术参数工作原理

1）自力式阀后压力调节的工作原理。阀前压力p1经过阀芯、阀座的节流后，变为阀后压力p2。p2经过管线输入上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当p2增加时，p2作用在顶盘上的作用力也随之增加。此时，顶盘上的作用力大于弹簧的反作用力，使阀芯关向阀座的位置。这时，阀芯与阀座之间的流通面积减少，流阻变大，p2降低，直到顶盘上的作用力与弹簧反作用力相平衡为止，从而使p2降为设定值。同理，当p2降低时。作用方向与上述相反，这就是阀后压力调节的工作原理。

2）自力式阀前压力调节的工作原理同阀后压力调节的工作原理，应注意阀芯反装。

1.3自力式压力调节阀与控制阀的区别

这两类产品的区别，主要在于控制阀既需要外界能源（如电源或气源）做驱动能，又需要接受外来控制仪表信号才能改变阀内截流件相对位置，从而实现改变流体流量。而自力式压力调节阀则既不需外来能源，又不需要接受外来控制仪表信号，仅靠被调介质的压力信号，便可实现压力调节。

2自力式压力调节阀的特点

由于自力式压力调节阀没有外来驱动能源。因此该产品的操作力较小，它具有如下特点。

1）平衡式阀芯结构，如平衡型单座。双阀芯平衡型，套筒平衡型等。

2）快开流量特性，其阀芯为平板型。

3）公称通径与阀体特征：dn20~100mm（或125）。阀上设有波纹管，阀芯为单座（有的厂家产品dn20mm的没波纹管，阀芯也为单座）；公称通径大于100mm时。阀上盖内不设波纹管，阀芯为双阀芯或套筒结构。

4）执行机构种类推荐：设定值≤0.6mpa时，选薄膜式执行机构；设定值>0.6mpa时，选气缸式执行机构。

3安装方式

3.1直管段的设置

自力式压力调节阀前、后应尽量保持一定的直管段（一般为6d（管径）左右）。阀前取压点距阀的距离应大于2d；阀后取压应大于6d。阀前、后还应装有压力表，压力表应靠近取压点，以便使设定值与取压值真实一致。

3.2旁路系统的设置

为保证检修及出故障时生产能继续运行，设置旁路系统。

3.3过滤器的设置

该系统中的过滤器在工艺介质干净、没杂质的情况下，可以省略。

当介质中有杂质或用带指挥器的自力式压力调节阀时应装过滤器，以防阻塞引压管路或指挥器、卡死气缸执行机构及阀芯等。

若限于管路安装空间或经费，可将过滤网装在阀前的截止阀上游处。取代过滤器。

3.4安装方式与介质、温度的关系

1）自力式压力调节阀安装方式原则上宜采用，气体介质正立安装（执行机构在上、阀体在下），液体与蒸汽介质倒装。

2）气体介质温度高于70℃低于140℃、液体介质温度高于140℃时，自力式压力调节阀除采用倒装外，还应在引压管路上加装隔离罐，并应在引压管路、隔离罐、膜头处注满冷媒，以防膜片受高温老化。

3）气体介质温度高于70℃低于140℃时.若仍采用正立安装，应在设计文件（设备表）中注明采用高温膜片（如乙丙橡胶膜片、硅橡胶膜片等），否则会造成普通膜片老化。

4应用及注意事项

4.1适用场所的应用及注意事项

自力式压力调节阀主要适用于没有腐蚀性且黏度低的液体、气体、蒸汽（zui高温度可达300~350℃）等介质的压力控制。如轻质油品、水、水蒸汽、空气等。在设计条件提供与阀门选用时应注意以下情况。

1）所提阀前、阀后压力及设定值条件应接近实际工艺条件。

自力式压力调节阀对所提工艺条件的要求较一般控制阀要严谨。工艺参数确定后，不允许有较大范围的更改。由于该类产品所允许的设定值调整范围较小。一般直接作用型调节阀其设定值允许偏差为±8%、带指挥器操作型调节阀其设定值允许偏差±4%左右。若超出设定弹簧的允许调压值，为达到原设定值要求，则必须通过更换设定弹簧的办法才可实现，这需送回生产厂才能完成。

2）选用允许压差时，应注意到该产品的允许压差值小的特点。这是由于该产品输出力小及波纹管内外允许压差小，导致允许压差较普通控制阀小，且无法像普通控制阀可通过提高供气压力来增大压差。特别在小口径时两者压差相差更大。
表1允许压差比较表

dn/mm1520254050

δp（直接作用型压力调节阀）/mpa

1.61.61.61.61.6

δp（zjhp精小型单座调节阀）/mpa6.46.46.43.39

注：δp为允许差压。

3）因自力式调节阀调节精度为±5%及流量特性为快开特性所致，因此只适用无外来能源和调节品质要求不高的场合。

4）该产品不宜在往复泵出口压力—流量调节方案中使用。该方案是旁路调节法常见方法之一。在该方案选型时，应注意其压力控制回路不宜“采用直接作用式（自力式）压力调节阀"。这是因为为确保自力式压力调节阀正常工作，该产品要求工艺参数确定后，不允许有较大范围的变动。若用于往复泵时，由于往复泵输出流量是周期性脉动，造成该阀在设定值附近处于周期性脉动，因而达不到稳定压力的作用，使整个控制系统无法正常工作。以上分析可知，自力式阀前控制阀用于往复泵出口做泄压控制是可行的方案。即该阀在设定值附近处于周期性脉动，使泵出口压力不超出设定压力值。该方案已在上海炼油厂罐装站应用多年。

4.2特殊介质中的应用及注意事项

4.2.1黏度较高的介质中的应用

从自力式压力调节阀的原理和结构特点可知。该产品能否应用在黏度较高的介质场合，就需从下述两方面综合考虑。

1）被调介质黏度对执行机构—引压管、指挥器、膜片的影响。为避免这方面的影响，可采取在引压管上加装隔离罐，注满隔离液，以使黏稠介质不堵塞引压管和进入到执行机构内，影响被调介质作用力的传送。

2）被调介质黏度对阀内件及平衡元件—波纹管的影响。

这是由于被调介质流过阀内件时，将被引入平衡压力元件—波纹管内与外，黏度过高将使其无法起到压力平衡作用。若介质在停工后易凝固也将使波纹管无法在开工后正常工作。

上述分析，归根结底是介质黏度值的界定问题。目前，国内制造厂的产品样本未见推荐值。国外已有厂家推荐，在油和液体情况下，允许使用的介质运动黏度为600mpa?s；samson允许的介质黏度为100mpa?s（密度0.8）。只有当上述两要求均满足时，才能使用。这已有很多实例证明。如senmi生产的该类产品，已在上海石化厂罐区乙焦油压控上（黏度为190mpa?s）、延安炼油厂燃料油—重油压控上（黏度为135mpa?s）使用多年。

4.2.2高黏度的介质不宜使用

4.2.3不允许泄漏的气体介质中的应用

不允许泄漏的气体介质使用时，出于安全原因及避免贵重气体浪费因素，应考虑下述两点。

1）填料函及其他连接处的密封性能达到标准。

该产品应符合国家标准gb/t4123-92气动调节阀要求无渗漏现象，这一点同一般控制阀要求一样。

2）气动执行机构的气室密封性要求要确保无渗漏。

该产品要求比gb/t4123-92规定高，不允许渗漏。因为gb/t4123-92标准对气室的密封性规定：“气动执行机构的气室应保证气密性。在额定气源压力下，5min内薄膜气室内的压力下降不得大于2.5kpa；"国内该类产品鉴于没统一的产品标准，有不少产品对该项要求不严或没考虑此种气体介质使用要求，仅参照gb/t4123-92生产，这对安全生产或节约贵重原料造成不利。因此该产品不适宜用于液化气减压，若要采用，需要与制造厂详细讨论。

4.2.4使用在腐蚀性介质场合应慎重对待

自力式调节阀使用在腐蚀性介质场合，与使用在黏度较高的场合一样，需要从介质对执行机构和调节机构两大部件耐腐蚀性进行双重考虑，只有两者均满足时才可使用。由此可见，它比控制阀要求更复杂，使用面更狭窄。

为便于设计人员在腐蚀性介质场合的选用，现将执行机构与调节机构抗腐材料现状列于表2，供参考。

以波纹管平衡型阀为例，由于目前国内波纹管的防腐蚀材料只能做到304和316。仅从调节机构上选，它将无法使用在氯气、次氯酸钠、液氯、铬酸、盐酸、硫酸、氯化锌等介质。增大了使用局限性。

在这种介质中使用时，快捷的办法是，设计和制造单位根据工艺条件和要求及制造水平共同确认能否使用。

pn16、40、64；阀体口径范围dn20～300；泄漏量等级有ii级、iv级和vi级三档；流量特性为快开；压力分段调节从15～2500kpa。可按需要组合满足用户工况要求。

序号	产品名称	通径  mm	压力 mpa	材质	单位	单价 元	数量
1	自力式减压阀 zzyp-40c	40	4.0	铸钢	台	0	1
2	自力式减压阀 密封件	40	4.0	增强高温碳纤维	套	0	1
备注	自力式减压阀进口压力2.6mpa ,出口压力2.2mpa，介质180度高温水

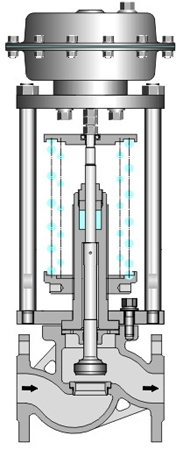

自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成，是一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，阀前或阀后恒压或减压的节能型产品。该产品zui大的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏、密封性能好，广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。
本系列产品执行机构有：薄膜式、活塞式两种；作用形式有：阀前压力调节（泄压持压型），阀后压力调节（减压稳压型）；附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到的控制效果。

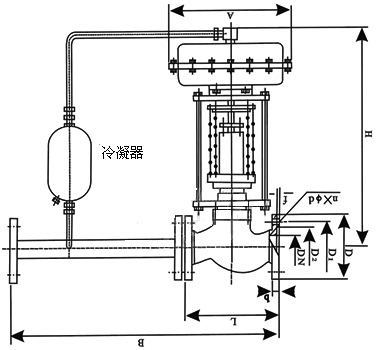

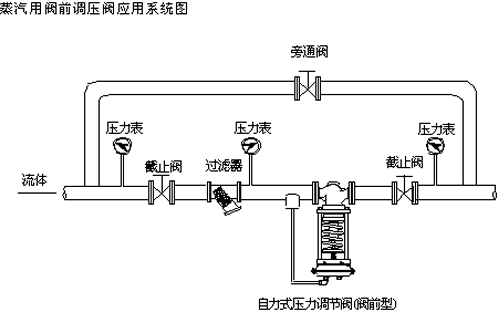

阀前调节压力（k）型、阀后调节压力（b）型安装典型

材料代号		c（wcb）	p（304）	r（316）
主要 零件	阀体	wcb（zg230-450）	zg1cr18ni9ti（304）	zg1cr18ni12mo2ti（316）
	阀芯、阀座	1cr18ni9ti（304）	1cr18ni9ti（304）	1cr18ni12mo2ti（316）
	阀杆	1cr18ni9ti	1cr18ni9ti	1cr18ni12mo2ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	a3、a4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60si2mn
	导向套	hpb59-1

主要技术参数

自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测精度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制。

主要零件材料
阀体：zg230-450、zg1cr18ni9ti 、zgcr18ni12mo2ti
阀芯：1cr18ni9ti 、cr18ni12mo2ti
阀座：1cr18ni9ti 、cr18ni12mo2ti
阀杆：1cr18ni9ti 、cr18ni12mo2ti
膜盖：a3、a3钢涂四氟乙烯 不锈钢
填料：丁、乙炳、氟、耐油橡胶

主要技术参数和性能指标

公称通径dn(mm)		20	25	32		40		50	65	80		100		125		150		200		250		300
额定流量系数（kv）		7	11	20		30		48	75	120		190		300		480		760		1100		1750
额定行程（mm）		8		10				14	20			25		40				50		60		70
公称压力pn(mpa)		1.6、4.0、6.4
压力调节范围（mp a）		15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500
流量特性（℃）		快开
调节精度（％）		±5
使用温度（℃）		≤350
允许泄漏量	硬密封（1/h）	单座：≤10ˉ4阀额定容量（iv级）；双座、套筒：≤5×10ˉ3阀额定容量（ii级）
	软密封（m1/h）	0.15			0.30		0.45		0.60		0.90		1.7		4.0		6.75		11.10		16.0
减压比	zui大	10
	zui小	1.25

连接标准

法兰标准：铸法法按bg9113-88、jb/79-94

法兰密封面型式：pn16凸面

pn40、64为凹凸、阀体为凹面

结构长度按bg12221-98

执行机构信号接口：内螺纹m16×1.5

※ 阀体法兰及法兰端面距离可按用户的标准制造。如：ansi、jis、din等。与本产品相关的产品：电动截止阀
